旋渦風機的性能測試執行標準
瀏覽：1975 發布日期：2018-07-13 08:02

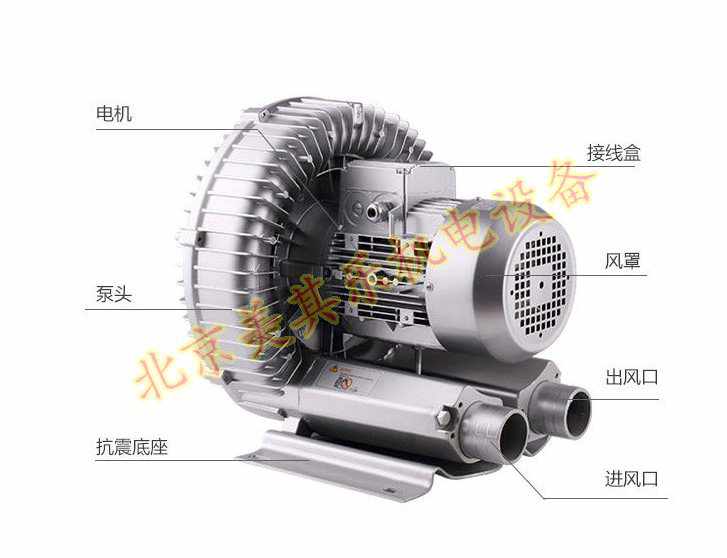

在由沈陽鼓風機研究所負責編寫，1993年7月1日實施的風機與羅茨鼓風機名詞術語》(JB/T2977- -1992)部頒標準中，對經種小流量、高能量頭、低比轉速的，運行時氣流幾次流經葉輪流道，利用旋渦原理由葉片將能量供給氣體的風機”統一命名為旋渦風機(國內生產廠家習慣稱旋渦氣泵)。
因此關于旋渦氣泵(風機產品出廠之前的性能試驗和研發新產品的性能測試(包括實驗裝置、試驗方法、數據采集、測試標準)必須符合GB1236 -85 通風機空氣動力性能試驗方法》。按此方法進行旋渦氣泵的性能試驗，便可準確地繪制性能曲線，從而選擇旋渦氣泵的工況點，以使其保持在高效區工作。
因此關于旋渦氣泵(風機產品出廠之前的性能試驗和研發新產品的性能測試(包括實驗裝置、試驗方法、數據采集、測試標準)必須符合GB1236 -85 通風機空氣動力性能試驗方法》。按此方法進行旋渦氣泵的性能試驗，便可準確地繪制性能曲線，從而選擇旋渦氣泵的工況點，以使其保持在高效區工作。
根據國家標準，旋渦氣泵的性能試驗，采用出氣試驗方式。通常多采用手工測量和基于DOS環境的自動測量。關于數據的采集和處理，西安交通大學流體機械研究所成功地研制了計算機試驗數據采集系統。
而河北農業大學參概CB1236 85組風機空氣動力性能試驗方法》，采用由孔板壓差計測量流量，扭矩法測量功率、變頻調速器改變風機轉速、步進電機控制錐形節流閥調節工況等方法進行風機的性能試驗，并采用Lab Window/CVI開發平臺，設計了一套基于Windows環境的風機性能自動檢測與分析系統。
而河北農業大學參概CB1236 85組風機空氣動力性能試驗方法》，采用由孔板壓差計測量流量，扭矩法測量功率、變頻調速器改變風機轉速、步進電機控制錐形節流閥調節工況等方法進行風機的性能試驗，并采用Lab Window/CVI開發平臺，設計了一套基于Windows環境的風機性能自動檢測與分析系統。
為了控制測試誤差確保性能測試結果的準確性可靠性，哈爾濱工業大學通過多年大量的試驗，成功地研發了一種采用補償微壓計、平衡電機并配以數字式轉速儀分別測試流量、電機軸功率的誤差控制方法。
