漩渦風機特性曲線圖怎么看（圖）
瀏覽：3084 發布日期：2018-05-04 01:53
漩渦風機是一種裝有一個、兩個或多個葉輪，通過旋轉軸來推動氣流的一種機械設備，從能量難點來看，它是把原動機的機械能轉變?yōu)闅怏w能量的一種機械。
每一款風機都有它特定的運行曲線圖及運行特點。我們在選擇一款風機時，必須以此做為參考來選擇風機型號，否則有可能選出來的風機達不到工況的使用要求。
以我司的漩渦風機樣冊為例，隨便某一款型號，來一起學習下漩渦風機特性曲線圖怎么看，以及如何選型等。

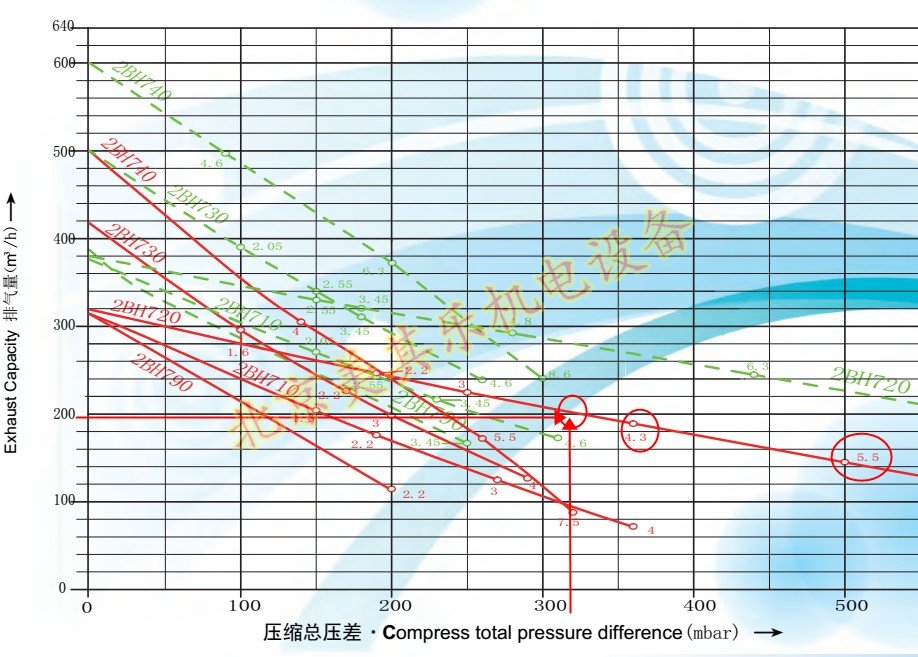

比如污水曝氣行業，需要選擇一款風機來曝氣，已知水深情況為3米，池子大小為10米*20米，需要的流量200立方每小時，主管道配置63的管。由此可確定一個大致的范圍，單葉輪無法達到要求，最好選用雙葉輪的，見下圖：
因為水面為3米，再加上池內的其他一些雜質，管道阻力等，出氣壓力最少需要330mbar，所以選擇的時候，只能選擇比此壓力高的型號，選擇小的型號風機會負載運行，不利于長期使用，從運行曲線圖中可以看出，2GH720雙葉輪的參數相吻合，功率為4.3kw的型號，也可選用5.5kw的型號，運行過程中溫升低，有利于長期工作。

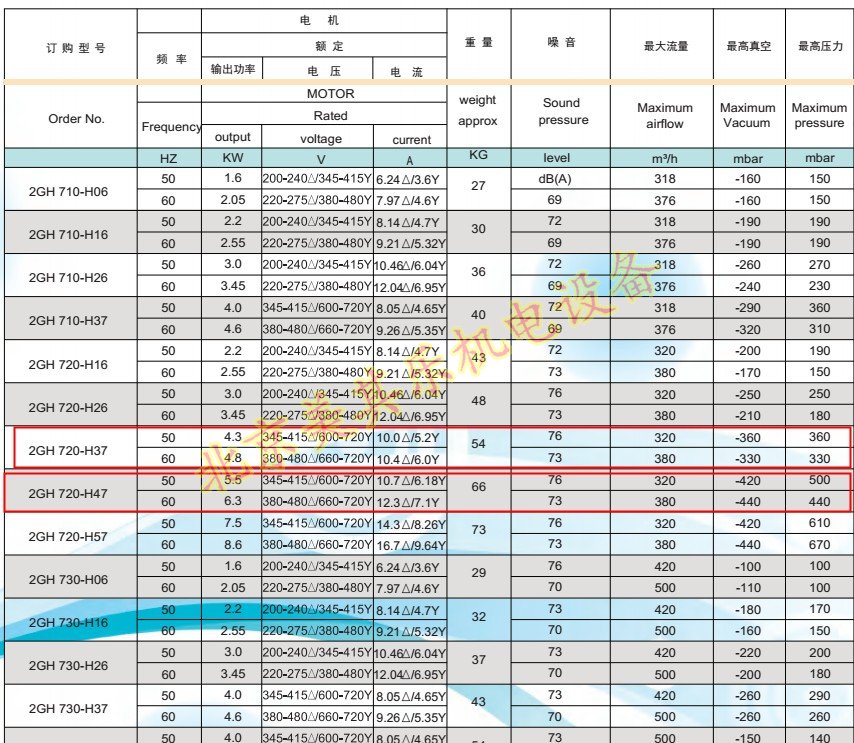

紅線所畫處是該型號的參數，流量最大為320立方每小時，是不接任何設備，不做功的情況下的參數，真空和壓力為額定壓力，實際在運行過程中不可超過此數值，否則漩渦風機會變得不穩定，溫度也會升很高。選擇一款合適的風機，不僅對效率事半功倍，在能耗上還能節省不少的資源浪費。
每一款風機都有它特定的運行曲線圖及運行特點。我們在選擇一款風機時，必須以此做為參考來選擇風機型號，否則有可能選出來的風機達不到工況的使用要求。
以我司的漩渦風機樣冊為例，隨便某一款型號，來一起學習下漩渦風機特性曲線圖怎么看，以及如何選型等。
比如污水曝氣行業，需要選擇一款風機來曝氣，已知水深情況為3米，池子大小為10米*20米，需要的流量200立方每小時，主管道配置63的管。由此可確定一個大致的范圍，單葉輪無法達到要求，最好選用雙葉輪的，見下圖：
因為水面為3米，再加上池內的其他一些雜質，管道阻力等，出氣壓力最少需要330mbar，所以選擇的時候，只能選擇比此壓力高的型號，選擇小的型號風機會負載運行，不利于長期使用，從運行曲線圖中可以看出，2GH720雙葉輪的參數相吻合，功率為4.3kw的型號，也可選用5.5kw的型號，運行過程中溫升低，有利于長期工作。
紅線所畫處是該型號的參數，流量最大為320立方每小時，是不接任何設備，不做功的情況下的參數，真空和壓力為額定壓力，實際在運行過程中不可超過此數值，否則漩渦風機會變得不穩定，溫度也會升很高。選擇一款合適的風機，不僅對效率事半功倍，在能耗上還能節省不少的資源浪費。
